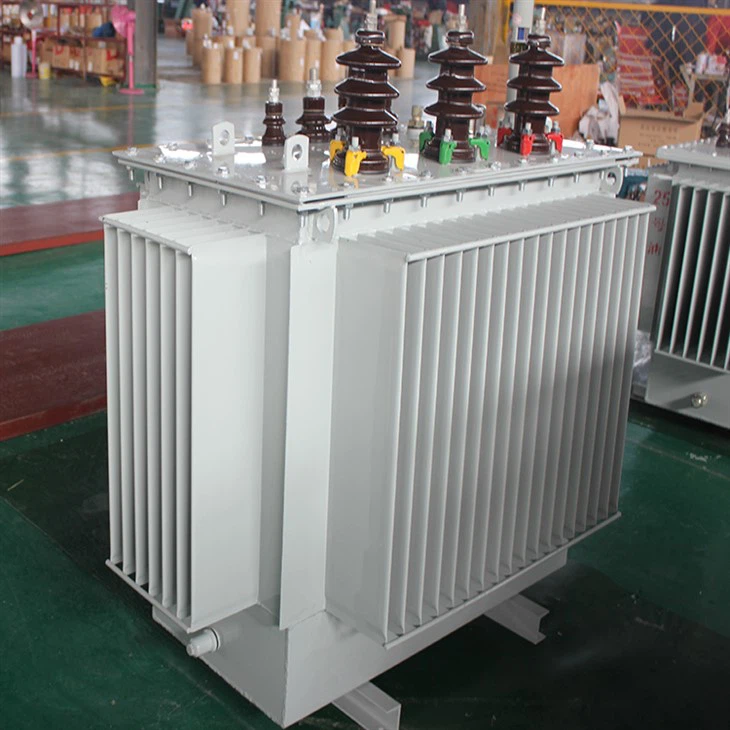

Trafo Berisi Minyak 300 KVA
Peringkat Daya: 300KVA
Rasio Tegangan:11/0.433 KV
Sistem Tegangan Tertinggi: 12,5 KV
Frekuensi Sistem: 50 Hz
Jenis Pendingin:ONAN
Fungsi
Parameter Produk:
|
Standar |
IEC 60076 |
|
Instalasi dalam/luar ruangan |
Di luar ruangan |
|
Suhu Sekitar Min (derajat) |
5 |
|
Maks. Suhu Sekitar (derajat) |
50 |
|
Maks. Kelembapan (%) |
100% |
|
Ketinggian (m) |
permukaan laut - 3000 m |
|
Jenis |
transformator tipe inti terendam minyak tiga fasa |
|
Peringkat Daya (KVA) |
300KVA |
|
Rasio Tegangan (KV) |
11/0.433 KV |
|
Sistem Tegangan Tertinggi (KV) |
12,5 persegi |
|
Frekuensi Sistem (Hz) |
50Hz |
|
Jenis Pendinginan |
PADA |
|
Laju tegangan impuls (KV) |
95 persegi |
|
Frekuensi Daya Laju Tegangan (KV) |
28 persegi |
|
Tidak Ada Kehilangan Beban (W) |
700 W |
|
Kerugian Beban Penuh (W) |
3500 W |
|
Maks. kenaikan suhu pada muatan penuh MINYAK (derajat) |
40 derajat |
|
Maks. kenaikan suhu pada beban penuh Belitan (derajat) |
50 derajat |
|
Tegangan Impedansi (%) |
4. 5% |
|
Jenis & Rasio Penyadapan (%) |
±2*2.5% |
|
Koneksi |
Dyn11 |
Papan Nama Produk:
Pengujian Pabrik Produk:
- Pengujian Rutin: Resistansi Isolasi, Resistansi Belitan, Tegangan Impedansi, dan Rugi Beban dan Rugi Tanpa Beban
- Jenis Tes: Tegangan Impuls, Kenaikan Suhu, dan Hubungan Pendek
Kemasan Produk:
- Trafo dikemas dengan bahan yang sesuai untuk melindungi dan mencegah kerusakan selama pengangkutan.
- Trafo dikirimkan dengan lapisan tahan lembab dan tahan debu yang tahan lama dan tahan lembab.
- Semua bahan kemasan mematuhi standar pengemasan internasional untuk memastikan transportasi dan penyimpanan transformator yang aman.
Konstruksi Produk:
1. Inti
Laminasi baja listrik berorientasi butiran canai dingin dengan kerugian rendah kualitas terbaik.
2. Berliku
Terisolasi penuh dengan isolasi kelas A yang tahan terhadap tegangan tertinggi 12,5 KV.
3. Tangki Utama
4.Gasket & Sambungan
Semua gasket terbuat dari gabus atau bahan serupa sebagai alasnya, dibatasi oleh bahan sintetis atau karet tahan minyak. Gasket dari bahan sintetis polos tidak diperbolehkan.
5. Perlengkapan
Tangki Konservator
Mengangkat Lug
Istirahat
Pengukur Level Minyak:
Katup pembuangan Tangki Utama
Wali
Termometer
Terminal Bumi
