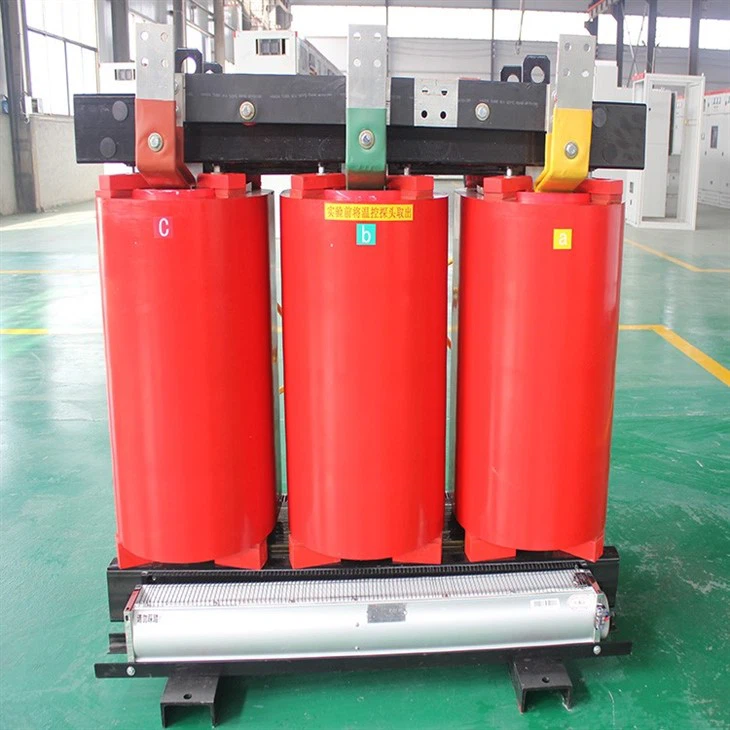

Trafo Distribusi Tipe Kering 2,5 MVA

2,5 MVA Datasheet Trafo Distribusi Tipe Kering:

Peringkat Daya: 2500 kVA

Frekuensi: 50 Hz

Tegangan Primer: 11 kV

Tegangan Sekunder: 400 V

Fase: Tiga Fase

Berliku Bahan: Tembaga/Aluminium

Bahan Inti: CRGO (Cold Rolled Grain Oriented)

Isolasi: Kelas F atau H (sesuai kebutuhan)

Jenis Pendinginan: Udara Alami/ Udara Paksa/ Oli Paksa

Grup Vektor: Y/Yd11

Tegangan Impedansi: 6 persen

Efisiensi: 98 persen

Kenaikan Suhu: Kurang dari 85 derajat Celcius (sesuai standar)

Peringkat IP: IP00/IP20/IP23 (sesuai kebutuhan)

Berat: Kira-kira. 4000 kg (dapat bervariasi berdasarkan desain)

Dimensi: (PxLxT) 3400mm x 1650mm x 2100mm (dapat bervariasi berdasarkan desain)

Standar: IEC 60076, IS 2026, ANSI, dll. (sesuai kebutuhan)

Fitur Trafo Distribusi Tipe Kering 2,5 MVA:

1. Aman, tahan api, dan bebas polusi, serta dapat dioperasikan langsung di pusat beban.

2. Menggunakan teknologi Jerman. Kekuatan mekanik tinggi, resistansi hubung singkat, pelepasan sebagian kecil, stabilitas termal yang baik, keandalan tinggi, dan umur panjang.

3. Kehilangan rendah, kebisingan rendah, efek hemat energi yang luar biasa, dan bebas perawatan.

4. Performa pembuangan panas yang baik dan kapasitas beban berlebih yang kuat.

5. Memiliki ketahanan kelembaban yang baik dan cocok untuk bekerja di lingkungan keras lainnya dengan kelembaban tinggi.

6. Memiliki sistem pemantauan dan perlindungan suhu yang lengkap. Sistem kontrol suhu sinyal cerdas dapat secara otomatis memantau dan menampilkan suhu operasi individual dari belitan tiga fasa.

7. Selain itu, terdapat alarm, circuit breaker, dan pengaturan fungsi lainnya.

8. Ukuran kecil, ringan, ruang lantai lebih sedikit dan biaya pemasangan rendah. Fitur:

Proses Produksi Trafo Distribusi Tipe Kering 2,5 MVA

Inti besi terbuat dari pelat baja silikon linting dingin berkualitas tinggi, yang merupakan 45-struktur sambungan miring penuh 45-derajat. Untuk meningkatkan distribusi fluks magnet di persimpangan dan mengurangi energi getaran inti besi, proses pemotongan garpu sudut besi inti dua pukulan tiga potong dan proses pemotongan besi laminasi lima langkah diadopsi. Inti besi dikeraskan secara integral, dan permukaannya disegel dengan resin isolasi, yang secara efektif dapat mengurangi kehilangan tanpa beban, aliran tanpa beban, dan kebisingan inti besi.

Inti Besi Trafo Distribusi Tipe Kering 2,5 MVA

Kumparan tegangan tinggi dililit dengan kabel berinsulasi kelas-F berkualitas tinggi dan bahan isolasi canggih internasional, dan kumparan berkapasitas besar dilengkapi dengan saluran udara pendingin dalam arah aksial. Strukturnya memiliki ketahanan guncangan saat ini, ketahanan terhadap perubahan suhu, ketahanan retak, dan kinerja pembuangan panas yang sangat baik. Menggunakan struktur silinder tersegmentasi multi-bagian, ia memiliki ketahanan tekanan yang kuat dan tingkat pelepasan sebagian yang rendah. Cetakan koil diisi setelah pengeringan vakum.

Seluruh proses injeksi dan pemadatan diselesaikan berdasarkan kurva proses yang dibuat sebelumnya, dan kontrol proses lanjutan memastikan tidak ada lubang udara dan lubang di gulungan.

Kumparan tegangan rendah mengadopsi struktur foil, yang secara efektif memecahkan masalah ketidakseimbangan ampere dari kumparan kumparan arus tinggi tegangan rendah. Di sisi lain, kumparan foil tidak memiliki jumlah lilitan poros dan sudut heliks dari jumlah lilitan poros, yang secara efektif menghilangkan gaya aksial transformator selama hubung singkat, dan kerapatan arus dalam kumparan dapat disesuaikan. ke arah aksial sesuai dengan distribusi beban koil tegangan tinggi untuk memastikan gaya radial akan berkurang. Ujung koil disegel dan disembuhkan dengan resin untuk mencegah masuknya berbagai benda asing dan kelembapan.

Trafo Distribusi Tipe Kering 2,5 MVA Gunakan:

Situasi kerja yang memenuhi persyaratan berikut adalah situasi kerja normal:

1. Tinggi

Ketinggian tidak boleh melebihi 1000 meter.

2. Suhu sekitar

Suhu tertinggi ditambah 40 derajat

Suhu harian rata-rata lebih tinggi ditambah 30 derajat

Suhu rata-rata tahunan yang lebih tinggi ditambah 20 derajat

Suhu lebih rendah -30 derajat (cocok untuk transformator luar ruangan)

Suhu lebih rendah -5 derajat (cocok untuk trafo dalam ruangan)

3. bentuk gelombang tegangan suplai

Bentuk gelombang tegangan catu daya mirip dengan gelombang sinus.

4. Simetri tegangan catu daya multi-fase

Tegangan listrik yang terhubung ke trafo polifase harus hampir simetris.
