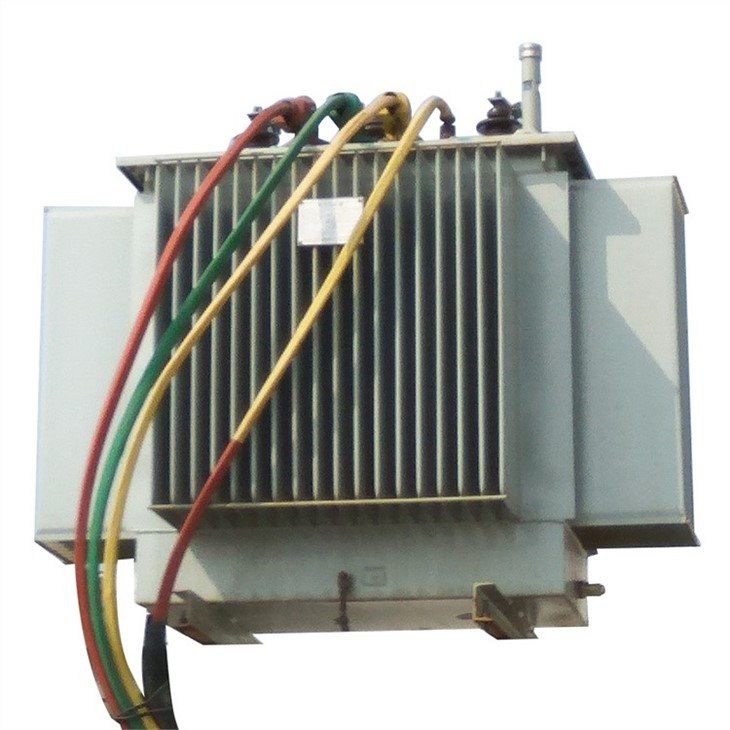

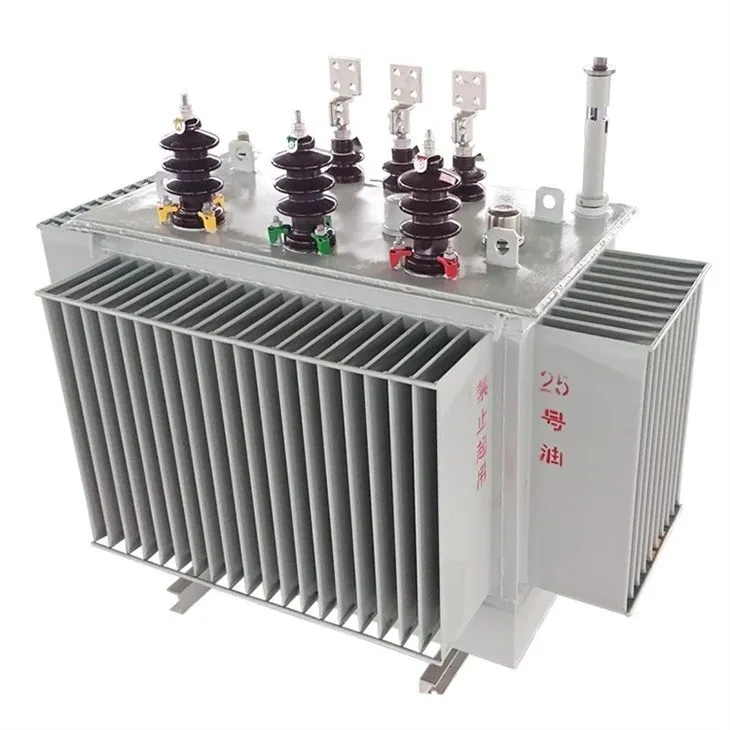

Transformator Gardu Induk Distribusi Paduan Amorf

Ciri utama trafo paduan amorf yang berbeda dengan trafo konvensional adalah intinya menggunakan bahan konduktif magnetis tipe baru-paduan amorf. Dibandingkan dengan kehilangan tanpa beban transformator inti besi lembaran baja silikon, kehilangan ini berkurang sekitar 75%, dan arus tanpa beban berkurang sekitar 80%.

(1) Kehilangan tanpa beban pada transformator paduan amorf berkurang lebih dari 65% dibandingkan dengan transformator S11, arus tanpa beban berkurang sekitar 80%, dan biaya pengoperasian tahunan berkurang rata-rata 22,7 %.

(2) Trafo tidak mengalami kehilangan struktural, dan inti besi mengadopsi struktur tiga fase, empat rangka, lima kolom. Fluks magnet urutan nol mengalir pada dua kolom samping, dan fluks magnet tidak melewati kotak, sehingga tidak terjadi kehilangan struktur pemanas.

(3) Kelompok sambungan transformator mengadopsi Dyn11 untuk mengurangi pengaruh harmonisa pada jaringan listrik dan meningkatkan kualitas pasokan listrik.

(4) Gulungan transformator tegangan rendah mengadopsi kumparan foil tembaga, dan kumparan berbentuk persegi panjang membulat.

(5) Struktur badan transformator mengadopsi "penopang atas dan penopang bawah" untuk mengurangi tekanan pada inti besi sebanyak mungkin dan memastikan kinerja elektromagnetik inti besi paduan amorf.

(6) Setelan trafo berkapasitas kecil mengadopsi teknologi setelan vertikal, dan setelan trafo berkapasitas besar mengadopsi teknologi setelan horizontal, dan kebisingan serta kehilangan tanpa beban pada transformator dikontrol dengan ketat.

(7) Kotak transformator mengadopsi struktur tertutup sepenuhnya. Kotak tersebut diisi dengan minyak silikon dengan anti-oksidasi yang baik, tahan suhu tinggi dan kinerja siklus termal, dan trafo pada dasarnya dalam keadaan bebas perawatan.

(8) Trafo mengadopsi injeksi oli vakum untuk sepenuhnya menghilangkan gelembung udara di koil dan memastikan stabilitas kinerja insulasi.

(9) Penutup pelindung dipasang di atas busing tegangan tinggi dan rendah transformator, tidak ada konduktor yang terbuka, dan kabel kabel digunakan untuk mencapai perlindungan insulasi penuh.

Ketinggian: h< 1000m

Kelembaban relatif rata-rata harian maksimum: 95% (20 derajat)

Suhu sekitar: -25 derajat < T<+40°C

Ketahanan gempa: percepatan horizontal tanah {{0}}.2g, percepatan vertikal tanah: 0.2g

Suhu: Rata-rata suhu maksimum: T<+35°C

Bentuk gelombang tegangan suplai harus mendekati gelombang sinus

Suhu penggunaan rata-rata minimum bulanan: T< -25°C (outdoor)

Tegangan suplai transformator tiga fasa harus kira-kira simetris

Perbedaan suhu maksimum harian: 25 derajat.

Lokasi pemasangan: tidak ada getaran dan guncangan hebat, tidak ada bencana musim gugur, tidak ada polusi serius, tidak ada media korosif kimia dan debu, tidak ada bahaya ledakan.

Kelembaban: Kelembaban Relatif Rata-rata Maksimum: 90% (20 derajat)

 Uji Transformator sebelum pemasangan

1. Pengukuran resistansi insulasi belitan ke tanah;

2. Tahan uji tegangan;

3. Pengukuran rasio tegangan dan verifikasi label grup koneksi;

4. Pengukuran arus tanpa beban dan rugi-rugi tanpa beban;

5. Pengukuran impedansi hubung singkat dan kehilangan beban;

6. Pengukuran hambatan belitan;

7. Uji oli trafo.

Model dan Arti

Parameter Teknis Transformator Daya Paduan Amorf Hermetis Seri S(B)H15-M

Petunjuk Pemesanan

(1) Model transformator:

(2) Nilai kapasitas: ______KVA

(3) Jumlah fase: tiga fase, fase tunggal

(4) Frekuensi: 50HZ, 60HZ

(5) Tegangan terukur (tegangan tinggi/tegangan rendah):____________________

(6) Rentang ketukan: ±______x_____%

(7) Label grup koneksi: Dyn11 Yyn0 Yy0(D11) Lainnya

(8) Tegangan impedansi Inggris: ____________%

(9) Metode pendinginan: AF

(10) Persyaratan lainnya:

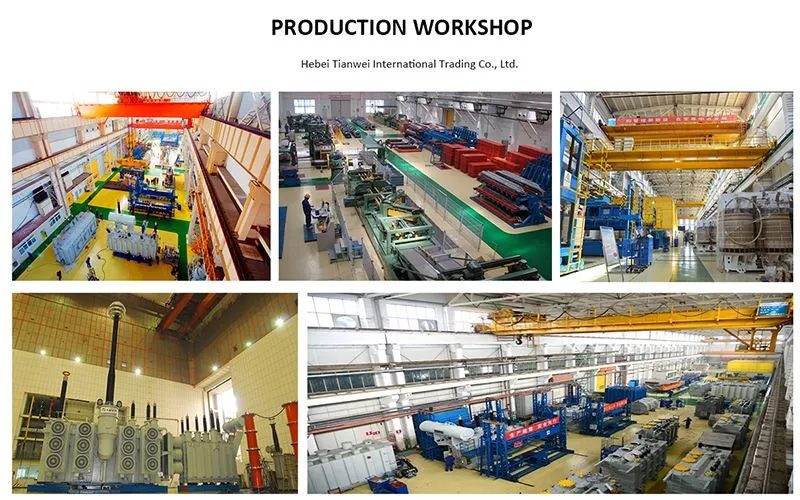

Pabrik kami meliputi area seluas 33.300 meter persegi, dengan total luas konstruksi 6.100 meter persegi. Saat ini terdapat 260 karyawan, termasuk 18 teknisi yang telah terlibat dalam penelitian dan pengembangan produk transformator selama bertahun-tahun, dan 8 manajer perusahaan berkualitas tinggi. Dengan perluasan skala produksi dan peningkatan variasi produk, kini telah berkembang menjadi perusahaan inovatif berteknologi tinggi dengan kapasitas produksi tahunan lebih dari 1000MVA, mengintegrasikan desain, produksi dan penjualan transformator tipe kering tipe terbuka, epoksi trafo tipe kering cor resin, trafo paduan amorf, dan trafo khusus.

MENGAPAHEBEI TIANWEI

1. Menyediakan solusi daya kemasan berkualitas dengan waktu tunggu terpendek di industri kepada klien komersial dan industri.

2. Pembuatan dan pasokan produk sesuai dengan standar kualitas industri tertinggi – ISO 9001 dan SANS.

3. Kami berinvestasi dalam menyediakan stok trafo standar dan switchgear MV dalam jumlah besar – kami memasok dengan cepat dan memberikan dukungan darurat 24/7 untuk memastikan waktu henti yang minimal.

4. Departemen, infrastruktur, dan personel kami yang berdedikasi tinggi memungkinkan kemampuan pemasangan, servis, dan pasokan di lokasi secara cepat dan penuh.
